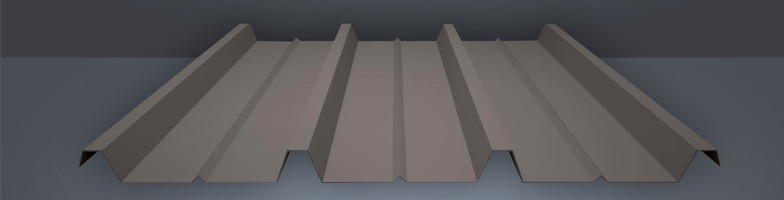

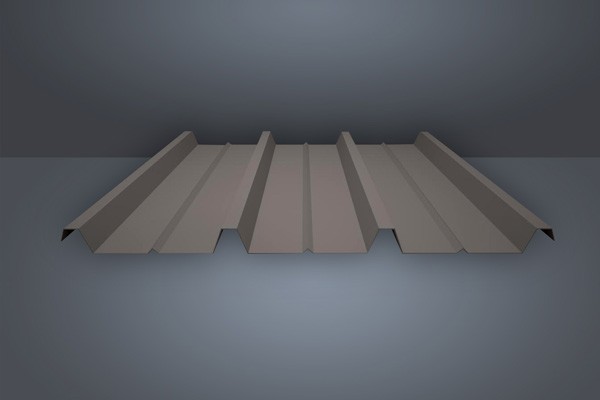

55-300 Trapez Formu

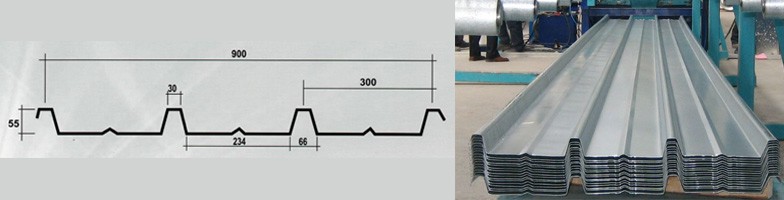

55/300 trapez formu, çatılarda geniş açıklık ve ağır yükler için en uygun formdur. Galvanizli sac veya aluminyumdan coilcoating sistem ile boyalı veya boyasız olarak, 0,50 – 1 mm arası değişik kalınlıklarda ve renklerde üretilebilmektedir. Net kaplama alanı 900 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.



55/300 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)
Aşık Aralığı(m) Saç Kalınlığı (mm)
  0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5
1.20 509 608 707 804 900 995 1090 1183 1276 1368 1459
1.40 374 447 519 591 661 731 801 869 938 1005 1072
1.60 286 342 397 452 506 560 613 666 718 770 821
1.80 226 270 314 357 400 442 484 526 567 608 648
2.00 183 219 254 289 324 358 392 426 459 493 525
2.20 151 181 210 239 268 296 324 352 380 407 434
2.40 127 152 177 201 225 249 272 296 319 342 365
2.60 108 130 150 171 192 212 232 252 272 291 311
3.00 81 97 113 129 144 159 174 189 204 219 233
Atalet Momenti
(J:cm4/m)
23.27 27.78 32.26 36.70 41.07 45.42 49.72 53.96 58.17 62.34 66.47
Mukavemet Momenti
(W:cm3/m)
5.55 6.64 7.71 8.77 9.82 10.86 11.89 12.91 13.92 14.92 15.92
Emniyet Gerilmesi=1200 kg/cm2. Hesaplar sürekli kiriş şekline göredir.
