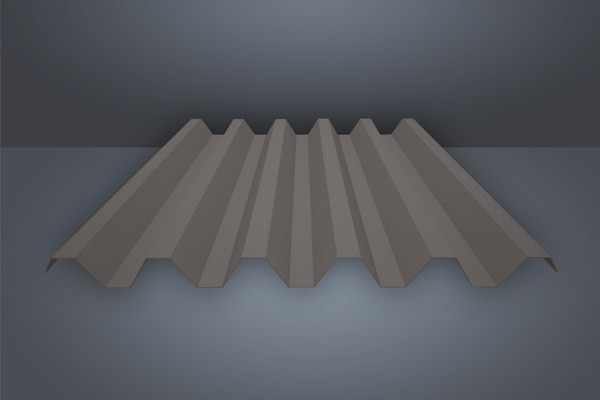

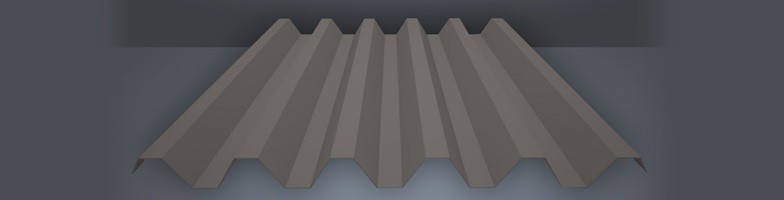

56-180 Trapez Formu

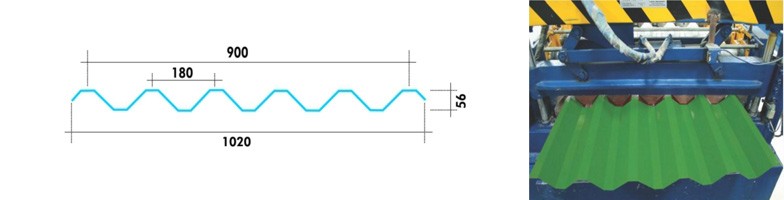

56/180 trapez formu, çatılarda geniş açıklık ve ağır yükler için uygun formdur. Galvanizli sac veya aluminyumdan coilcoating sistem ile boyalı veya boyasız olarak, 0,50 – 1 mm arası değişik kalınlıklarda ve renklerde üretilebilmektedir. Net kaplama alanı 720 veya 900 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.



56/180 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)
Aşık Aralığı(m) Gavanizli Saç Kalınlığı (mm)
  0.5 0.6 0.7 0.8 0.9 1.0 1.2
1.20 864 1031 1198 1363 1527 1690 2009
1.40 635 758 880 1001 1122 1242 1476
1.60 486 580 674 767 859 951 1130
1.80 384 458 533 606 678 751 893
2.00 311 371 431 491 550 608 723
2.20 257 307 357 406 454 503 598
2.40 216 258 300 341 382 423 502
2.60 184 220 255 290 325 360 428
3.00 138 165 192 218 244 270 321
Atalet Momenti
(J:cm4/m)
26.38 31.51 36.60 41.64 46.63 51.62 61.35
Mukavemet Momenti
(W:cm3/m)
9.42 11.25 13.07 14.87 16.65 18.44 21.91
Emniyet Gerilmesi=1200 kg/cm2. Hesaplar sürekli kiriş şekline göredir.
